臥式容積水表的型號參數、結構組成及安裝方法

　　容積式水表因其高精度和可靠性，在眾多類型的水表中占據了一席之地。而臥式容積水表作為其中比較典型的一種，廣泛應用于工業、商業和住宅等多個領域。今天就由江北水表廠的小編在這里為您詳細介紹一下臥式容積水表的型號參數、結構組成以及安裝方法，希望能對您了解此類產品有一定的幫助。

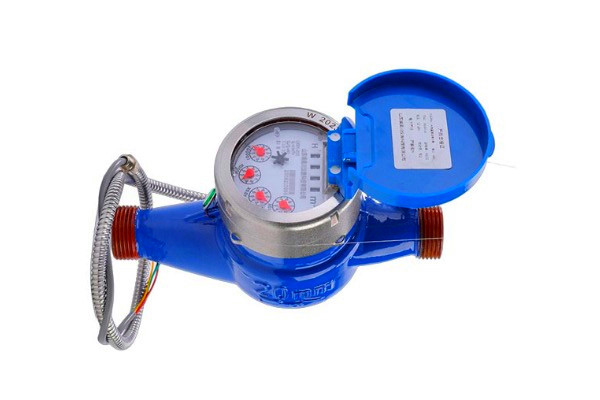

　　一、型號參數

　　臥式容積水表根據其不同的設計和功能，通常有不同的型號。以下是某款典型臥式容積水表的參數示例：

　　1.口徑：DN15~DN200mm(根據實際需要選擇不同尺寸)

　　2.測量范圍：0.01m3/h~60m3/h(根據口徑不同，測量范圍也會有所變化)

　　3.精度等級：±1%(適用于大多數工業應用)

　　4.工作壓力：≤1.6MPa(適用于常規水壓環境)

　　5.工作溫度：0℃~+40℃(適用于一般使用環境)

　　6.接口方式：法蘭連接或螺紋連接(根據安裝位置選擇)

　　7.材質：表殼通常采用鑄鐵或不銹鋼，內部零件采用黃銅或其他耐磨材料

　　8.顯示方式：指針式或數字式(數字式顯示更直觀)

　　9.防護等級：IP65(防水防塵，適用于戶外或潮濕環境)

　　10.重量：根據口徑大小的不同，水表的重量一般在2kg以上。

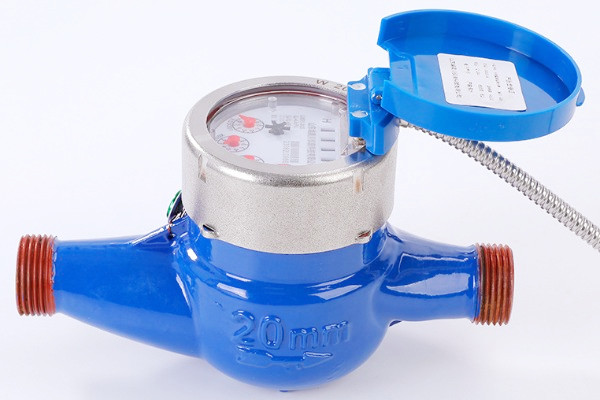

　　二、結構組成

　　臥式容積水表由多個關鍵部件構成，這些部件協同工作，確保水表的準確測量和長久使用。以下是其主要結構組成的概述：

　　計量腔室：內部設有固定的測量單元，如旋轉桶或活塞，用于計量通過的水量。

　　傳動機構：通過齒輪或連桿將計量腔室內元件的運動傳遞給計數裝置。

　　計數裝置：通常包括指針盤或數字顯示屏，用于顯示累積流量。

　　外殼：保護內部組件免受外部環境影響，通常采用耐腐蝕材料制成。

　　進水口與出水口：分別連接供水管道的兩端，確保水流順暢。

　　過濾網：安裝在進水口處，用于過濾水中雜質，保護內部元件。

　　密封圈：防止水從連接處泄露，確保水表的密封性能。

　　連接法蘭或螺紋：用于將水表固定在管道上，便于安裝和拆卸。

　　調節裝置：允許用戶根據需要調整水表的工作狀態，如啟?；蛐?。

　　電子組件(選配)：對于智能型臥式容積水表，還包括數據傳輸模塊、電源模塊等，實現遠程監控和管理。

　　三、安裝方法

　　正確安裝是確保臥式容積水表正常工作的前提。以下是安裝步驟簡述：

　　準備工作：首先確認水表的規格是否與管道匹配，檢查水表是否有損壞。

　　管道準備：確保安裝位置前后有足夠的直管段，以便水表能夠準確測量流量。一般推薦前直管段長度為水表直徑的10倍，后直管段為5倍。

　　安裝過濾器：在水表進水口之前安裝過濾器，以防止雜質進入水表內部，影響測量精度。

　　水表安裝：將水表通過法蘭或螺紋連接到管道上。注意不要強行扭曲，以免損壞密封圈。

　　水平校正：使用水平尺確保水表安裝水平，否則會影響測量結果。

　　連接電子設備(如有)：對于智能型水表，還需連接數據傳輸模塊等電子設備，并進行必要的配置。

　　測試：安裝完成后，打開進水閥門，檢查水表是否正常工作，同時檢查所有連接處是否有泄漏現象。

　　記錄初始讀數：記錄安裝時水表的初始讀數，以便日后對照。

　　通過以上步驟，可以確保臥式容積水表的正確安裝與使用。定期維護和檢查同樣重要，以保證水表始終處于最佳的工作狀態。
